Nomor produk: RFCI61000-6
The RFCI61000-6 Sistem Uji Imunitas Terkonduksi RF seri ini digunakan untuk mensimulasikan sinyal interferensi terkonduksi yang diinduksi oleh medan frekuensi radio (RF). Sinyal-sinyal ini disuntikkan ke saluran daya dan sinyal peralatan yang diuji (EUT) menggunakan metode injeksi standar (CDN, penjepit elektromagnetik, dan penjepit arus). Metode ini mengevaluasi stabilitas operasional EUT dalam menghadapi interferensi RF terkonduksi tersebut.

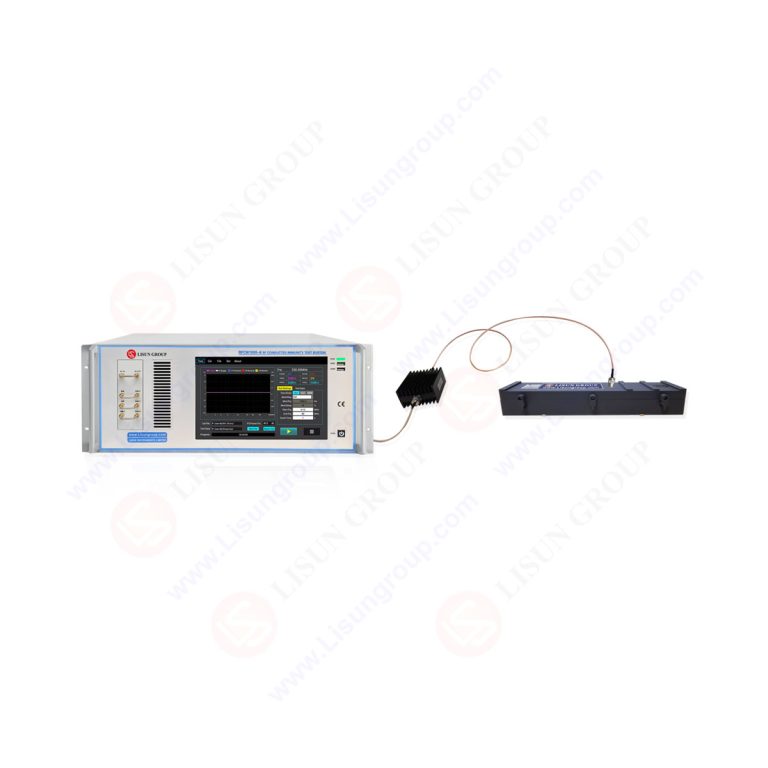

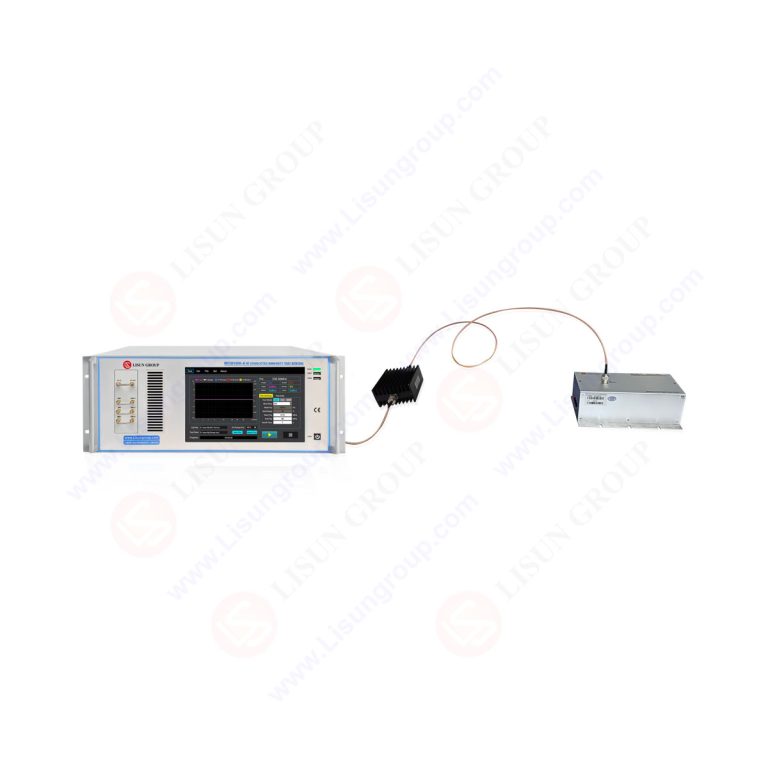

The RFCI61000-6 Sistem Pengujian Kekebalan RF Terkonduksi seri ini secara inovatif mengintegrasikan tiga modul inti: sumber sinyal, penguat daya, dan pengukur daya. Sistem ini juga kompatibel dengan LISUNRangkaian lengkap jaringan kopling-dekopling (CDN), klem injeksi elektromagnetik, dan klem injeksi arus dari ``, menyediakan adaptasi fleksibel terhadap kebutuhan pengujian berbagai jenis EUT. Dilengkapi dengan layar sentuh Android berukuran besar dengan dukungan bahasa Inggris dan Mandarin, sistem ini banyak digunakan untuk pengujian kepatuhan EMC di berbagai bidang, termasuk pencahayaan LED, medis, daya, kontrol industri, stasiun pengisian daya energi baru, dan komunikasi.
Standar:
| Standar No. | Nama Standar |
| IEC 61000-4-6: 2023 | Kompatibilitas elektromagnetik (EMC) – Bagian 4-6: Teknik pengujian dan pengukuran – Kekebalan terhadap gangguan konduksi, yang disebabkan oleh medan frekuensi radio |
| EN 61000-4-6: 2023 | Kompatibilitas elektromagnetik (EMC) – Bagian 4-6: Teknik pengujian dan pengukuran – Kekebalan terhadap gangguan konduksi, yang disebabkan oleh medan frekuensi radio |
| GB / T 17626.6-2017 | bisnis asuransi kesehatan |
spesifikasi:
| Parameter Teknis | LISUN Pilih Model | RFCI61000-6-35W | RFCI61000-6-85W |
| 1. Kinerja keluaran | Rentang frekuensi output | 150kHz~230MHz | 150kHz~230MHz |
| Output daya | 35W | 85W | |
| tegangan output (Metode CDN) | 1~17Vrms | 1~30Vrms | |
| tegangan output (Metode Penjepitan Elektromagnetik) | 1~11Vrms | 1~18Vrms | |
| tegangan output (Metode Penjepitan Arus) | N / A | 1~10Vrms | |
| impedansi | 50Ω (±5%) | ||
| Tegangan Standing Wave Ratio (VSWR) | ≤ 1.2 | ||
| 2. Sumber sinyal bawaan | Harmonic suppression | <15dBc | |
| Rentang frekuensi | 9kHz~1GHz | ||
| Tingkat Output | -60 ~ 10dBm | ||
| Jenis sinyal | Gelombang Kontinyu (CW) | ||
| Modulasi Amplitudo | Frekuensi modulasi 1Hz~10kHz, kedalaman modulasi 1%~99% | ||
| 3. Penguat daya bawaan | Modulasi pulsa | Frekuensi modulasi 1Hz~1kHz, siklus kerja 1%~100% | |
| Daya output maksimum | +44dBm (35W) | +49dBm (85W) | |
| 4. Dilengkapi 3 set pengukur daya (Pemantauan, Pengukur Daya Maju dan Mundur) | LISUN Pilih Model | LS-PM9K400M-MN、LS-PM9K400M-FW、LS-PM9K400M-RV | |
| Rentang frekuensi | 9kHz~400MHz | ||
| Rentang dinamis | -60dBm ~ 20dBm | ||
petunjuk:
Silakan merujuk pada Gambar 20 Bagian 7.4.2 dari IEC 61000-4-6:2023 atau GB/T 17626.6-2017 untuk memilih metode injeksi berikut: metode CDN, metode penjepit elektromagnetik, atau metode penjepit arus.
Gambar 20 – Aturan pemilihan metode injeksi
Rekomendasi 1:
The RFCI61000-6 seri dapat digunakan dengan yang berikut ini LISUN Jaringan kopling dan dekopling CDN untuk melakukan pengujian injeksi CDN pada EUT (Silakan merujuk ke IEC 61000-4-6:2023 Klausul 6.2.2 dan Tabel 4 untuk memilih CDN yang tepat untuk diuji):
CDN untuk RF Melakukan Tes Kekebalan
| Jenis CDN | LISUN Pilih Model | Port Uji | Daya |
| Kabel Catu Daya | CDN-M1-16 | Kabel daya kawat tunggal fase tunggal (L) | 220V / 16A |
| CDN-M1-32 | Kabel daya kawat tunggal fase tunggal (L) | 220V / 32A | |
| CDN-M2-16 | Kabel daya dua kawat satu fasa (L/N) | 220V / 16A | |
| CDN-M2-32 | Kabel daya dua kawat satu fasa (L/N) | 220V / 32A | |
| CDN-M2-100 | Kabel daya dua kawat satu fasa (L/N) | 220V / 100A | |
| CDN-M3-16 | Kabel daya tiga kawat satu fasa (L/N/PE) | 220V / 16A | |
| CDN-M3-32 | Kabel daya tiga kawat satu fasa (L/N/PE) | 220V / 32A | |
| CDN-M3-100 | Kabel daya tiga kawat satu fasa (L/N/PE) | 220V / 100A | |
| CDN-M3-32-3 | Kabel listrik tiga fase dan tiga kawat (3L) | 380V / 32A | |
| CDN-M4-32 | Kabel listrik tiga fase dan empat kawat (3L/1N) | 380V / 32A | |
| CDN-M4-100 | Kabel listrik tiga fase dan empat kawat (3L/1N) | 380V / 100A | |
| CDN-M4-32-PE | Kabel listrik tiga fase dan empat kawat (3L/1PE) | 380V / 32A | |
| CDN-M5-32 | Kabel listrik tiga fase dan lima kawat (3L/1N/1PE) | 380V / 32A | |
| CDN-M5-100 | Kabel listrik tiga fase dan lima kawat (3L/1N/1PE) | 380V / 100A | |
| Garis Seimbang Tanpa Penyaringan | CDN-T2 | 2 baris | 100V / 5A |
| CDN-T4 | 4 baris | 100V / 5A | |
| CDN-T8 | 8 jalur dengan port RJ45 | 100V / 5A | |
| Saluran Tidak Seimbang Tanpa Penyaringan | CDN-AF2 | 2 baris | 100V / 5A |
| CDN-AF4 | 4 baris | 100V / 5A | |
| CDN-AF8 | 8 baris | 100V / 5A | |
| Kabel Terlindung | CDN-S1 | saluran tunggal dengan port BNC | 100V / 5A |
| CDN-S4 | 4 jalur dengan port USB | 100V / 5A | |
| CDN-S8 | 8 jalur dengan port RJ45 | 100V / 5A | |
| alat kalibrasi CDN | CDN-CS100 | Termasuk resistor adaptor 150Ω-50Ω. Catatan: Jika satu atau lebih CDN dibeli, satu set CDN-CS100 harus dipilih. | |
Rekomendasi 2:
The RFCI61000-6 seri dapat digunakan dengan LISUN Penjepit injeksi elektromagnetik AB-EM untuk melakukan pengujian injeksi elektromagnetik pada EUT, yang sepenuhnya sesuai dengan IEC 61000-4-6:2023 Klausul 6.2.3.3.
Penjepit Elektromagnetik AB-EM untuk Uji Kekebalan yang Dikonduksi RF
• Daya injeksi: Maksimum 100W (5 menit)
• Frekuensi injeksi: 150kHz~400MHz
• Direktivitas kopling/dekoupling: Lebih besar dari 10dB (>10MHz)
Rekomendasi 3:
The RFCI61000-6 seri dapat digunakan dengan LISUN Penjepit injeksi arus AB-100W untuk menguji jalur sinyal dengan spesifikasi apa pun, yang sepenuhnya sesuai dengan IEC 61000-4-6:2023 Klausul 6.2.3.2.
Penjepit Injeksi Arus AB-100W untuk Uji Kekebalan yang Dikonduksi RF
• Mendukung pengujian spesifikasi kabel sinyal apa pun: kabel seimbang tanpa pelindung (T2, T4, T8), kabel tidak seimbang tanpa pelindung (AF2, AF4, AF8), kabel komunikasi (RJ11, RJ11S, RJ45, RJ45S, USB-C, USB-P), dan spesifikasi kabel lainnya
• Diameter kabel maksimum yang didukung: 40mm
• Daya keluaran maksimum: 100W
• Rentang frekuensi: 100kHz hingga 300MHz
• Kehilangan penyisipan: <7dB
• Termasuk kit kalibrasi penjepit arus standar
